Telefunken E 1200 / EGS 1200 / P 1200H
Hergestellt von Telefunken AG, Ulm.
In der Nachkriegszeit entschied man sich in Deutschland neue Funküberwachungsanlagen und Peilsysteme zu entwickeln, unter den konkurrierenden Firmen Telefunken, Rohde & Schwarz und Plath kam man zur Einigung, dass Telefunken sich auf den Frequenzbereich 0 - 200 MHz und Rohde & Schwarz auf Geräte für den Frequenzbereich 200 - 1000 MHz konzentrierte.
In der Mitte der Siebziger-/Achzigerjahre entwickelte Telefunken das neue modulare Empfänger- und Peilsystem E 1200 / P 1200. Aufgrund von Exportbeschränkungen für Rüstungsgüter wurde nur eine kleine Anzahl von E 1200 an die Bundeswehr verkauft, die Vorarbeiten dienten aber als Basis für die spätere erfolgreiche kommerzielle Linie der E1800 - Empfänger.
Die Telefunkenempfänger E 1200 wurden grossenteils militärisch in der Funküberwachung (EloKa) eingesetzt.
Technische Daten
- Frequenzbereich: 1 - 200 MHz
- Frequenzanzeige: Digitalanzeige, 10 Hz Ablesegenauigkeit
- Empfindlichkeit: AM (A3) / Selektivität: 600/1800 Hz; 1.5/2.5, 3/4, 6/9, 15/30 kHz; SSB +/- 0,25-3/3,5 kHz (-6/-60 dB)
Stromversorgung
- Netzbetrieb: 110, 220 V
- Akku / Batteriebetrieb: 24 V (21.5 - 30 V) mit BS 1200
Dimensionen
- P 1200 H/Z 504 x 706 x 335 mm; Gewicht 78 kg mit Gehäuse
- P 1200 V Peilzusatz 504 x 326 x 335 mm; Gewicht 30 kg mit Gehäuse

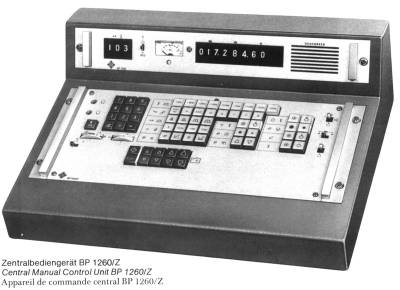

- Bedienpult BP 1260/Z 518 x 178 x 400 mm; 10,4 kg
- Sichtgerät SG 1260 P 273 x 225 x 376 mm; 15 kg
Zubehör
- Zum E 1200 war eine ganze Reihe mechanischer Filter und Steckkarten für 10.7 MHz und 525 kHz ZF-Ausgang
Bedienung

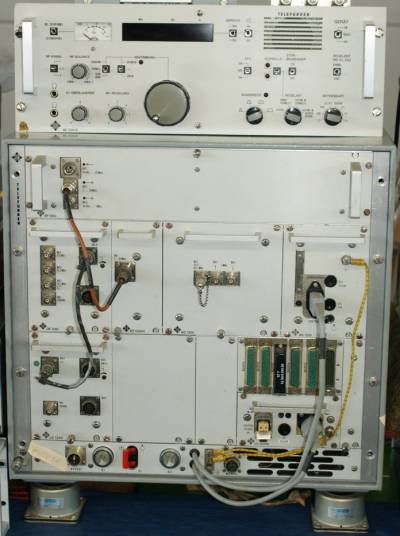

Der E 1200 ist ein modular aufgebauter kommerzieller Kurzwellen/VHF-Empfänger, der als 19„ Rackeinschub aufgebaut ist, er bringt mit dem Gehäuse 78 kg auf die Waage, dazu kommt das Bediengerät BE 1200/E oder das Bedienpult BP 1260.
Mittels dem üblicherweise eingebauten Netzteil NS 1200 kann der Empfänger mit 110 / 220 V betrieben werden, alternativ kann mittels BS 1200-Einschub auf 24 V-Batterieversorgung zur Anwendung im mobilen Betrieb ausgewichen werden.
Der Peilgerätesatz PGS 1200 HV/Z basiert auf dem Empfängergrundgerät und benötigt zusätzlich den Peilzusatz P1200 V, ein Bedienpult BP 1260/Z und ein Peilsichtgerät SG 1260 P.
Der Peiler basiert auf dem Wattson-Watt - Verfahren und arbeitet mit einer Nord-Süd- und einer Ost-West - Antennenspannung und einer Hilfsantenne zum Rundempfang und Seitenbestimmung.
Technisches Prinzip
Solid State Dreifachsuper mit hochliegender erster Zwischenfrequenz; PLL - Frequenzsynthese.
Bestückung
Das Gerät ist halbleiterbestückt.
