AGS (Aeronautical Ground Station)
Hergestellt von der National Company Inc., Malden, MA.
In den Dreissigerjahren bestand Bedarf zur Ausrüstung der amerikanischen Flughäfen mit einem hochwertigen Superhet als Betriebsempfänger; National entwickelte die AGS.
Technische Daten
- Frequenzbereich: 1,5 - 20 MHz
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
- Signalstärkeanzeige: keine
Stromversorgung
- Netzbetrieb: Netzspeisegerät 5886AB 115 V
- Akku / Batteriebetrieb: 6 V Heizspannung, 170 V Anodenspannung (B+)
Dimensionen
- mm, Gewicht kg
Zubehör
Bedienung

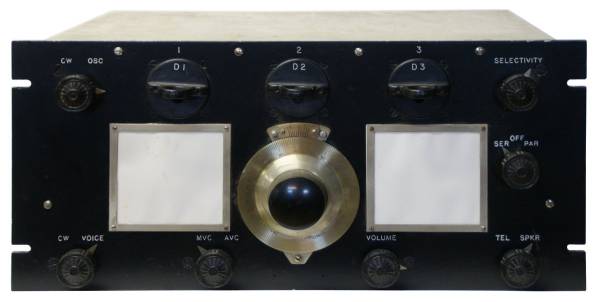

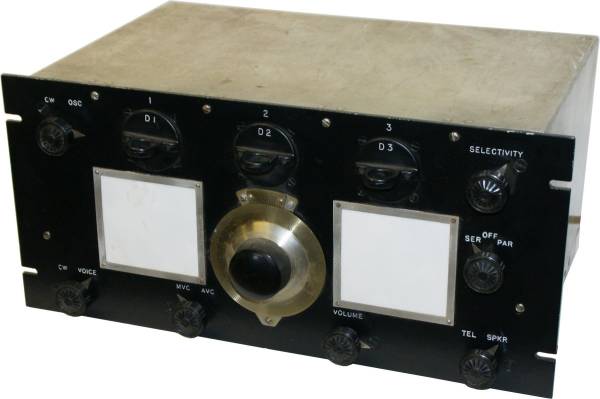

Die „Aeronautical Ground Station ist in einem schwarzen Metallgehäuse untergebracht. Zum Empfänger gehören fünf Sätze à jeweils drei Spulen, die mit jeweils einem Buchstaben für den Frequenzbereich und den Zahlen 1 - 3 bezeichnet sind.
Die Spulen werden oben auf der Frontplatte eingesteckt, darunter in der Mitte der Frontplatte ist der Abstimmknopf mit einer Logskala und einem Nonius angeordnet.
Links unten findet sich der Betriebsartenumschalter CW - Voice, darüber ist der BFO-Regler angeordnet. In der unteren Reihe folgt der Regler für die automatische (AVC) und manuelle Verstärkungsregelung, der Lautstärkeregler und der Umschalter Lautsprecher / Kopfhörer.
Bei der Variante AGS-X betätigt der Regler in der rechten oberen Ecke das Quarzfilter.
Technisches Prinzip
Einfachsuper mit HF-Vorstufe.
Bestückung
V1 (78, HF-Vorstufe); V2 (236, Oszillator); V3 (77, Mischstufe); V4 und V5 (jeweils 78, 1. & 2. ZF-Stufe); V6 (237, NF-Vorstufe); V7 (89, NF-Endstufe; V8 (236, BFO); V9 (236, AVC).
