AN/PRC-47

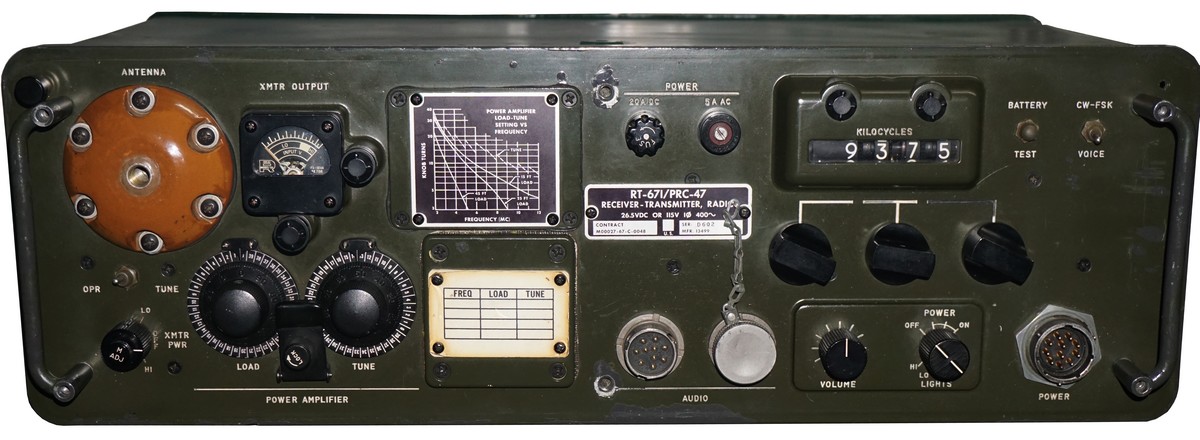

AN/PRC-47 resp. RT-671, Hergestellt von Collins, Lizenzproduktion Bendix.
Das Funkgerät AN/PRC-47 ist ein Sendeempfänger mittlerer Leistung mit Frequenzsynthese, der vor allem von „Special Forces“ eingesetzt wurde. Das Gerät wurde erstmals im Vietnamkrieg verbreitet eingesetzt.
Technische Daten
- Frequenzbereich: KW (2 - 12 MHz)
- Frequenzanzeige: mechanische Digitalanzeige 1 kHz
- Frequenzspeicher: keine
- Sendeleistung: Low 20 Watt, High 100 Watt
Stromversorgung
- Netzbetrieb: 110 V (400 Hz)
- Akku / Batteriebetrieb: 24 V (mit Adapter / Batteriekasten MX-4430 / PRC-47)
Dimensionen
- 178 x 343 x 540 mm, Gewicht 19 kg
Zubehör
- CW-647 Deckel mit Kurz- Bedienungsanleitung
- Adapter / Batteriekasten MX-4430 / PRC-47
- BB-541 Silber- / Zink - Akkumulator
- AS-1320 Rutenantenne oder AS-1321 Langdrahtantenne
- H-33 Handset, LS-166 Lautsprecher, H-233 Kopfhörer, J-45 Morsetaste
- CV-2455 RTTY-Zusatz
Bedienung
Der Sendeempfänger AN/PRC-47 wurde in der Mitte der Sechzigerjahre von Collins entwickelt und wurde vor allem von „Special Forces“ eingesetzt, beispielsweise im Vietnamkrieg.
Der Transceiver kann mit 110 V (400 Hz, entsprechend einer geläufigen Flugzeugbordspannung) oder mit 24 Gleichstrom betrieben werden.

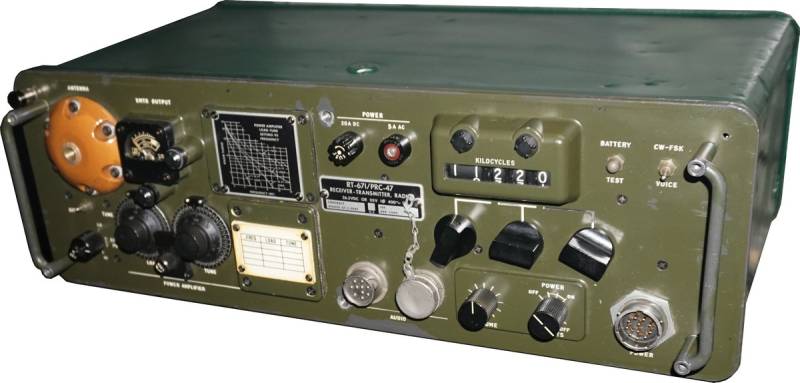

Die Frequenzaufbereitung im Kurzwellenbereich 2 - 12 MHz ist durch Frequenzsynthese realisiert und die Betriebsfrequenz wird auf einer mechanisch - digitalen Frequenzanzeige angezeigt (ähnlich einem analogen Kilometerzähler). Unterhalb der Frequenzanzeige befindet sich der Betriebsartenschalter für die niedrige und hohe Sendeleistungsstufe, auch die Anzeigenbeleuchtung wird damit geschaltet. Wenn der BATTERY TEST Knopf rechts der Frequenzanzeige gedrückt wird, wird die Batteriespannung angezeigt.
An den Antennensockel links auf der Front kann eine Rutenantenne oder eine Langdrahtantenne angeschlossen werden. In Schalterposition TUNE (Vorsicht: es wird HF abgegeben) ist das Gerät für den Abstimmvorgang bereit. Je nach angeschlossener Antenne wird auf dem Nomogramm die ungefähre Einstellung der Antennenabstimmung LOAD und TUNE ermittelt und diese eingestellt. Beide Regler verfügen über einen Feintrieb, mit einer 0 - 100 Einteilung auf dem inneren Ring des Reglers. Mit einer Umdrehung bewegt sich der äussere Ring mit den Zahlen 0 - 38 um einen Schritt weiter. Aus dem Abstimmnomogramm kann je nach Antennenlänge und Frequenz die ungefähre Position des äusseren Rings (KNOB TURNS) entnommen werden.
Der XMTR PWR wird zunächst in die Stellung LOw gebracht und mit den Reglern Transmitter XMTR LOAD und TUNE auf maximalen Ausschlag des Messinstruments abgestimmt, die Nadel wird mit dem zentralen kleinen Regler M ADJ in Mittelposition gebracht, wenn sie an den Anschlag kommt. Wenn mit den Reglern TUNE und LOAD ein maximaler Ausschlag des Messinstruments erreicht ist, wird der LOAD weiter erhöht (Uhrzeigersinn), bis das Instrument 1 - 2 Stufen abfällt und kontrolliert, ob mit Nachstellen von TUNE nicht noch ein etwas höherer Wert erreicht werden kann. Dann wird umgekehrt der LOAD im Gegenuhrzeigersinn verstellt, bis das Instrument um 1 - 2 Stufen abfällt und kontrolliert, ob mit dem TUNE Regler ein noch besseres Maximum erreicht werden kann. Zuletzt wird mit dem Abstimm - Leistungsschalter in Position HI rasch auf maximalen Ausschlag „gepeakt“ wie oben beschrieben. Zum Abschluss des Abstimmvorgangs wird der Abstimm-Schalter XMTR POWER wieder in Position OFF gebracht und die LOCK-Schraube angezogen um versehentliches Verstimmen zu verhindern.
Nach Beendigung des Abstimmvorgangs kann das Gerät mit dem Schalter unterhalb des Antennenfusses in Position OPR in Betriebsbereitschaft gebracht werden.
Technisches Prinzip
Sendeempfänger
Bestückung
Das Gerät ist in der Endstufe mit Röhren bestückt.
