Globephone ICF 2003 DX

Globephone ICF 2003 DX hergestellt von einem japanischen Hersteller, Import in die Schweiz von Globephone S.r.l., Lugano.

Eine Variante des Multibandempfängers NR-52F1 mit zahlreichen AM- und auch VHF-Bereichen wurde von der Schweizer Firma Globephone, Lugano, als sog. Exportempfänger vertrieben. Er wurde nicht in der Schweig gefertigt, sondern lediglich mit dem Label der Schweizer Firma versehen, ist aber in Japan gefertigt worden.

Globephone ICF 2003 DX

Technische Daten

Stromversorgung

Dimensionen

  • 400 x 275 x 125 mm, Gewicht 5.17 kg

Zubehör


Globephone ICF 2003 DX

Bedienung

Beim Globephone ICF 2003 DX handelt es sich um einen Multibandempfänger in Analogtechnologie, der nicht nur die AM-Bereiche von der Langwelle bis zu den Kurzwellen und UKW, sondern auch VHF-Bereiche abdeckt. Aus diesem Grund war in der Schweiz nur der Besitz, nicht aber der Betrieb auf den unerlaubten Bandbereichen erlaubt; in Deutschland war auch der Besitz eines solchen „Exportgeräts“ verboten. Lange umgab ein Hauch des Verbotenen solche Geräte, die Empfangsqualitäten wurden höher gelobt, als sie sich in der Realität zeigten.

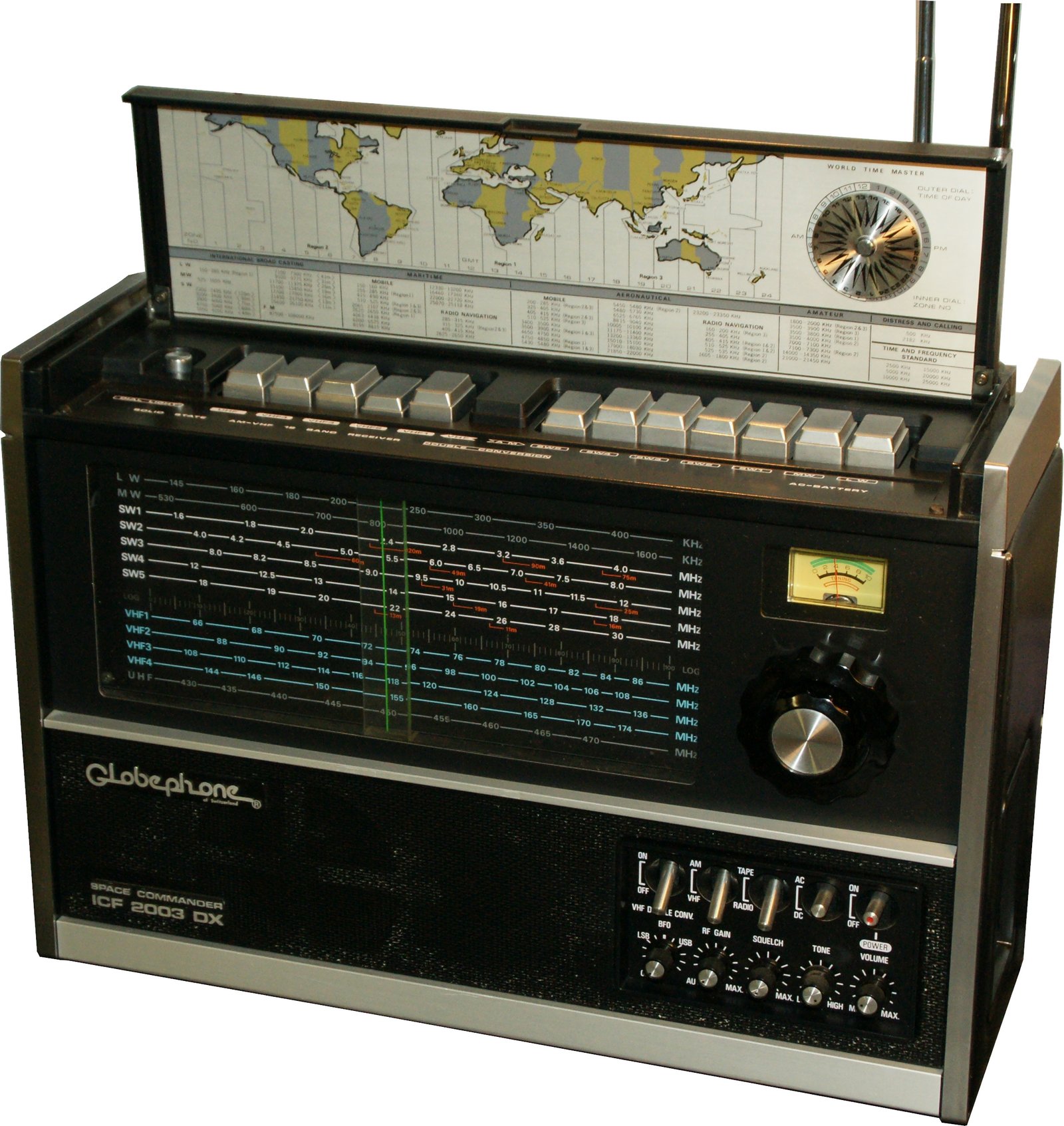

Die Front des Kofferempfängers wird von der grossen Frequenzskala und dem Abstimmknopf dominiert, dieser ist mit einem mechanischen Feintrieb ausgestattet.
Unten rechts neben dem Lautsprecher ist ein Panel mit den Schaltelementen angeordnet, unten fünf Drehregler und darüber fünf Kippschalter.

Globephone ICF 2003 DX Wenn man den Deckel, auf der Innenseite ist eine Scheibe zur Umrechnung der Ortszeit in den verschiedenen Zeitzonen angeordnet, wird das Tastenaggregat des Bandbereichsschalters zugänglich, ganz links die runde Drucktaste der Skalenbeleuchtung.

An der Oberseite sind die Antennen für die AM- und VHF-Bereiche angeordnet, an der rechten Schmalseite Anschlüsse für eine externe Antenne. Dazu verfügt das Gerät über zwei Ferritantennen wahrscheinlich für Lang- und Mittelwelle.

Das Gerät kann mit acht UM-2 Batterien, einer 12 V - Spannung von der Autobatterie oder mit 220 V vom Netz betrieben werden, eine Umschaltung der Versorgungsspannung ist nicht vorgesehen.

Zum (Netz)Betrieb wird das Gerät mit dem Kippschalter POWER auf „ON“ eingeschaltet, der Betriebsartenschalter muss in AC (Wechselstromnetz) stehen, natürlich ist das Gerät auf RADIO-Betrieb und nicht auf Tonbandwiedergabe (TAPE) zu stellen.

Zum Empfang in den AM-Bereichen muss der Bereichsschalter auf „AM“ stehen. Mit den Drucktasten oben rechts wird der entsprechende Bandbereich gewählt, in der Mitte des Bereichs „SW1“ liegt das 49 m - Band, dort kann nun auf Senderjagd gegangen werden; eine gewünschte Station kann mit der Feinabstimmung optimal eingestellt werden. Mit dem Drehregler „RF GAIN“ ist in der Nullstellung resp. am linken Anschlag die automatische HF-Regelung (AGC) aktiviert, bei Überladungssituationen beispielsweise beim Anschluss einer Aussenantenne kann mit dem RF-Gain-Regler die HF-Verstärkung manuell eingestellt werden.

Zum Empfang einer CW- oder SSB-Amateurfunkstation kann mit dem entsprechenden Drehregler ein BFO aktiviert werden. Mit vorsichtigem Durchdrehen kann bei SSB-Aussendungen auf optimale Sprachverständlichkeit eingestellt werden. Allerdings ist der SSB-Empfang mit dem Marc NR-52F1 mit seiner groben Frequenzeichung und AAbstimmung und dem BFO ohnehin nur behelfsmässig möglich.

Zum UKW-Empfang wird der entsprechende Kippschalter auf „VHF“ gestellt, für den Rundfunkempfang muss der linke Schalter VHF DOUBLE CONV auf „OFF“ stehen. Nur für den Schmalbandempfang wird der Regler auf „ON“ geschaltet, beim UKW-Empfang kommt es zu schweren Verzerrungen; mit etwas Glück kann man im 2m-Band um 144 MHZ oder um UHF-Bereich im 70 cm Afu-Band Funkamateure hören.

Technisches Prinzip

Globephone ICF 2003 DX

In den VHF-Bereichen kann das Gerät zum FM-Schmalbandempfang als Doppelsuper geschaltet werden, das Schema oder das technische Handbuch liegt mir leider nicht vor.

Bestückung

Das Gerät ist halbleiterbestückt.

Zum Abnehmen der Rückwand werden hinten oben drei und unten jeweils drei Schrauben entfernt, die Rückwand ist dann nach links wegzuklappen, die Antennenanschlüsse sind mit Kupferklammern fixiert. Bei meinem Gerät benötigten die Drucktastenaggregate und die krachenden Kippschalter eine gründliche Reinigung mit Ballistol.

Technische Unterlagen

Das Schema oder das technische Handbuch liegt mir leider nicht vor.

Entwicklung

Das Gerät wurde in Japan gefertigt, die Herstellerfirma konnte noch nicht definitiv geklärt werden. Das Gerät wurde nicht nur von der Schweizer Firma Globe Electronic als Globephone ICF-2003DX vertrieben, sondern international auch als Tokyo Skylark, MARC oder Shebro NR-52F1 vertrieben.

Technische Unterlagen

Weitere Informationen
