Minix MR-73B
Import durch Ricofunk, Richter & Co., Hannover.
Der transistorisierte Minix MR-73 und die Nachfolgeversion MR-73B wurde in Japan hergestellt und von Richter & Co. in den deutschsprachigen Raum importiert, dank seinem Preis - Leistungsverhältnis war er ein beliebter Einsteigerempfänger.
Technische Daten
- Frequenzbereich: 550 kHz bis 30,0 MHz (vier Bereiche)
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
Stromversorgung
- Netzbetrieb: 110, 220 V
- Akku / Batteriebetrieb: 12 V DC
Dimensionen
- 360 x 160 x 220 mm, Gewicht 6.5 kg
Zubehör
Bedienung

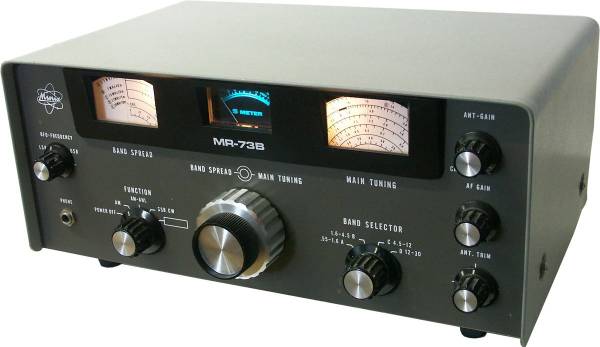

Der Minix MR-73B ist ein in ein einfaches Blechgehäuse eingebauter einfacher Weltempfänger, er bringt 6,5 kg auf die Waage.
Die Frontplatte wird dominiert von zwei Skalenfenstern, links ist die Bandspreizskala für die Amateurfunkbänder angeordnet, rechts die Skala für die ungespreizten Bereiche „general coverage“. Zur Abstimmung in den gespreizten Bändern muss die rechte Skala auf die entsprechende Marke eingestellt werden, ein Buchstabe in einem Kreis. In der Mitte zwischen den Frequenzskalen das S-Meter.
In der unteren Reihe der Bedienelemente liegt links neben der Kopfhörerbuchse der Betriebsschalter. Der Empfänger wird damit eingeschaltet, AM wird für den Empfang normaler amplitudenmodulierter Aussendungen gewählt, mit AM-ANL wird der Noise Limiter zugeschaltet, mit SSB.CW der BFO zum Empfang von CW- und Einseitenbandaussendungen aktiviert. Der BFO-Regler befindet sich in der linken oberen Frontplattenecke.
In der Mitte findet sich der Abstimmknopf, der äussere Ring bedient die Hauptabstimmung, der innere Ring die Bandspreizskala.
Rechts von liegt der Bandschalter, Band A (0,55-1.6 MHz) deckt die Mittelwelle, die Bänder B - D (1.6 - 4.5 / 4.5 - 12 / 12 - 30 MHz) die Kurzwelle ab. Ganz rechts findet sich die Antennenanpassung, der Lautstärkeregler AF Gain und ganz oben die Hochfrequenzverstärkung ANT GAIN.
Technisches Prinzip
Einfachsuper mit analoger Frequenzaufbereitung.
Bestückung
Das Gerät ist halbleiterbestückt.
