National Panasonic DR-49 /RF-4900

Hergestellt von National Panasonic, Osaka.

Panasonic DR-49

Der imposante Panasonic DR-49 muss als Gebrauchtgerät oft einem „Service“ unterzogen werden, da er aufgrund des diskreten Aufbaus mit oft unverkapselten Bauelementen zu Kontaktstörungen neigt:

  • Die Handgriffe lassen sich demontieren, indem die Plastikabdeckungen von vorne her (werden hinten durch kleine Plastiknasen festgehalten) weggeklappt werden, nun werden die Halteschrauben frei.
  • Nach Entfernung von etwa 15 Schrauben an der Oberseite, den Seitenwänden und seitlich an der Unterseite des Geräts (welch eine Servicefreundlichkeit) lässt sich die Gehäuseabdeckung nach hinten wegziehen.

Panasonic DR-49: geöffnet

  • Rechts liegt die Hauptplatine, links hinter dem Lautsprecher das Netzteil

Panasonic DR-49: Innenansicht von oben

  • Im Innern lässt sich der sauber abgeschirmte Frequenzzähler rasch identifizieren, rechts davon die Umschaltung der Bereichsschalter, über einen „Seilzug“ im roten Kunststoffband wird der Kurzwellen- Bandschalter hinter dem Zähler betätigt.

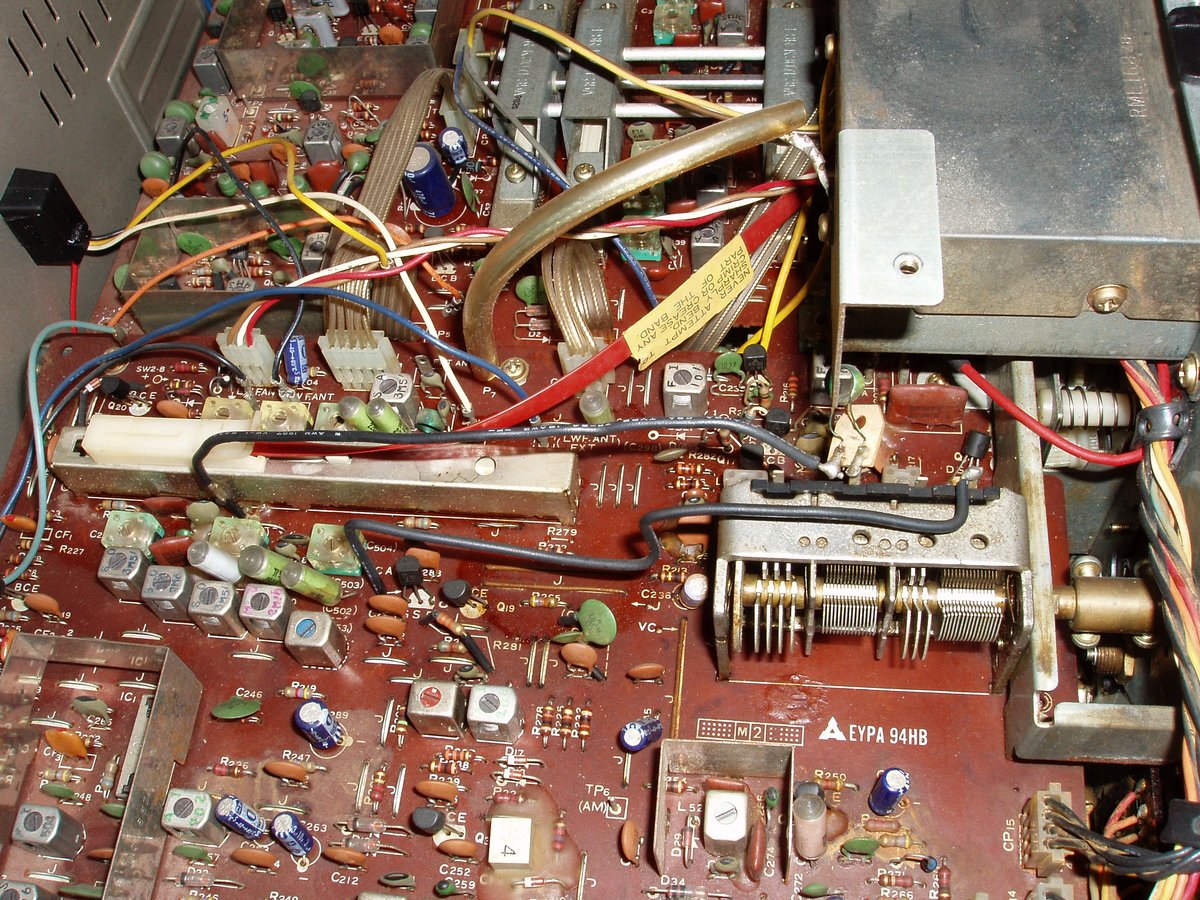

Panasonic DR-49: Bandbereichsschalter Panasonic DR-49: FM/MW-Drehkondensator und KW-Bereichsumschaltung

Die Panasonicgeräte neigen zu Kontaktstörungen vor allem an ZF-schmal/breit-, Bandbereichs- und Kurzwellenbandschaltern, nach einer Reinigung der Kontakte und des Lautstärkepotis verschwanden die meisten „Kracher“.
