Hallicrafters S-29 "Sky Traveller"

S-29 „Sky Traveller“, hergestellt von Hallicrafters.

Beim S-29 „Sky Traveller“ handelt es sich um einen portablen Batterie - Superhet, einen frühen trabaren „Weltempfänger“.

Technische Daten

Stromversorgung

  • Netzbetrieb: 110, 220 V
  • Akku / Batteriebetrieb: 2 x 45 V (Anodenspannung), 6 V (Heizspannung), in der Schalterposition „Charge“ können die Batterien nachgeladen werden, offenbar kamen aber nicht Akkumulatoren zum Einsatz, sondern die normalen Batterien konnten durch Anlegen von Spannung „regeneriert“ werden - Vorsicht! Diese Funktion sollte nicht eingesetzt werden!

Dimensionen

  • 178 x 216 x 335 mm, Gewicht kg

Zubehör

  • Teleskopantenne

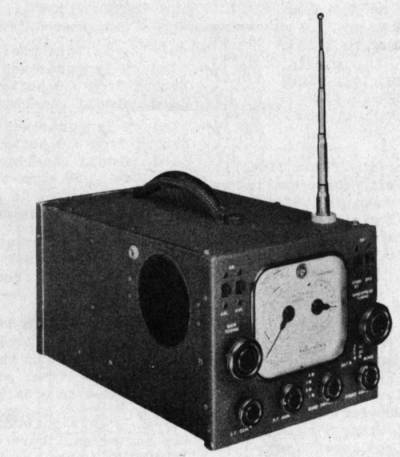

Hallicrafters S-29

Bedienung

Der S-29 kann mit zwei Anodenbatterien 45 V und einer 6 v Heizbatterie oder 115 V Allstrom (Wechsel- oder Gleichstrom) betrieben werden; wie bei allen Allstromgeräten ist unter modernen Sicherheitsaspekten der Betrieb nur mit einem Trenn-(Stell-)Transformator empfohlen.

Das Gerät verfügt über Mittel- und drei Kurzwellenbereiche und eine Bandspreizung in den Amateurfunkbändern, mit einem BFO können CW-Ausendungen hörbar gemacht werden.

Technisches Prinzip

Superhet mit HF-Vorstufe.

Bestückung

V1 (1T4, HF-Vorstufe); V2 (1R5, Oszillator, Mischstufe); V3 (1P5, 1. ZF-Verstärker); V4 (1P5, 2. ZF-Verstärker); V5 (1H5, Demodulation, AVC, NF-Vorstufe); V6 (3Q5, NF-Endstufe); V7 (1G4, BFO); V8 (1G4, Noise Limiter). V9 (50Y6GT, Netzgleichrichter)

Technische Unterlagen

Entwicklung

Weitere Informationen
