Hallicrafters S-30 Radio Compass

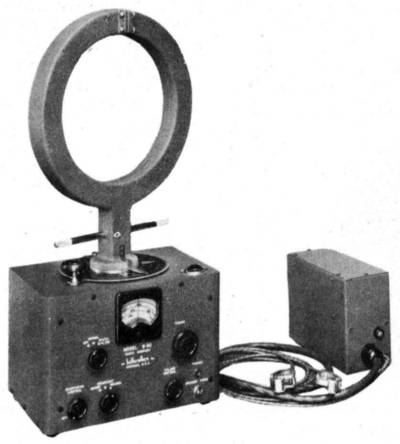

S-30 Radio Compass, hergestellt von Hallicrafters.
Beim S-30 Radio Compass handelt es sich um einen portablen Batterie - Seefunkpeiler.
Technische Daten
- Frequenzbereich: LW (220 - 540 kHz), MW (535 - 1340 kHz), KW (1.2 - 3 MHz)
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
- Ausstattung: Loop - Peilantenne
Stromversorgung
- Akku / Batteriebetrieb: 6 V, die Anodenspannung wird in der Vibrator Unit No.605 generiert.
Dimensionen
- mm, Gewicht kg
Zubehör
- Loop - Peilantenne
Bedienung
Der Radiokompass S-30 kann mit einer 6 V Batterie betrieben werden, mit einem Vibrapack wird die Anodenspannung generiert.
Das Gerät verfügt über Lang-, Mittel- und im Seefunk eingesetzten Grenzwellenbereich.
Mit der Loopantenne kann die Peilung aufgenommen werden, quer zur Loopantenne liegt das Peilmaximum, das Minimum rechtwinklig dazu erlaubt die schärfere Richtungsbestimmung.
Technisches Prinzip
Superhet mit HF-Vorstufe.
Bestückung
V1 (6SK7, HF-Vorstufe); V2 (6K8, Oszillator, Mischstufe); V3 (6SK7, 1. ZF-Verstärker); V4 (6SQ7, Demodulation, NF-Vorstufe); V5 (6G6, NF-Endstufe); V6 (6U5, magisches Auge).
Technische Unterlagen
- Hallicrafters S-30 Radio Compass, Operating Instructions
Entwicklung
