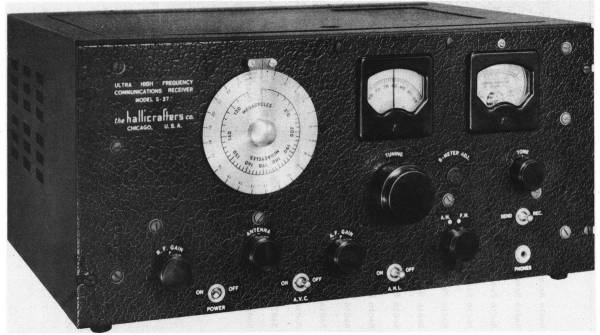

Hallicrafters S-37
S-37 hergestellt von Hallicrafters.
Beim S-37 handelt sich um einen kommerziellen VHF-Empfänger, welcher den Bereich von 130 - 210 MHz in einem Bereich abdeckt.
Technische Daten
- Frequenzbereich: UKW / VHF (130 - 210 MHz)
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
Stromversorgung
- Netzbetrieb: 117, 230 V
Dimensionen
- mm, Gewicht kg
Zubehör
Bedienung
Beim S-17 handelt es sich um einen kommerziellen VHF-Empfänger, welcher den Frequenzbereich von 130 - 210 MHz in einem Band abdeckt.
Technisches Prinzip
Superhet mit zwei HF-Vorstufen.
Bestückung
V1 (954, 1. HF-Vorstufe); V2 (954, 2. HF-Vorstufe); V3 (954, Mischstufe); V14 (955, HF-Oszillator); V4 (6AC7, 1. ZF-Verstärker); V5 (6AB7, 2. ZF-Verstärker); V6 (6SK7, 3. ZF-Verstärker); V7 (6H6,AM Demodulation, Noise Limiter); V8 (6AC7, FM Limiter); V9 (6H6, FM Limiter); V10 (6SL7, NF-Vorstufe); V11 (6V6, NF-Endstufe); V12 (0D3, Spannungsregulator); V13 (5U4, Netzgleichrichter)
Technische Unterlagen
Entwicklung
Weitere Informationen
