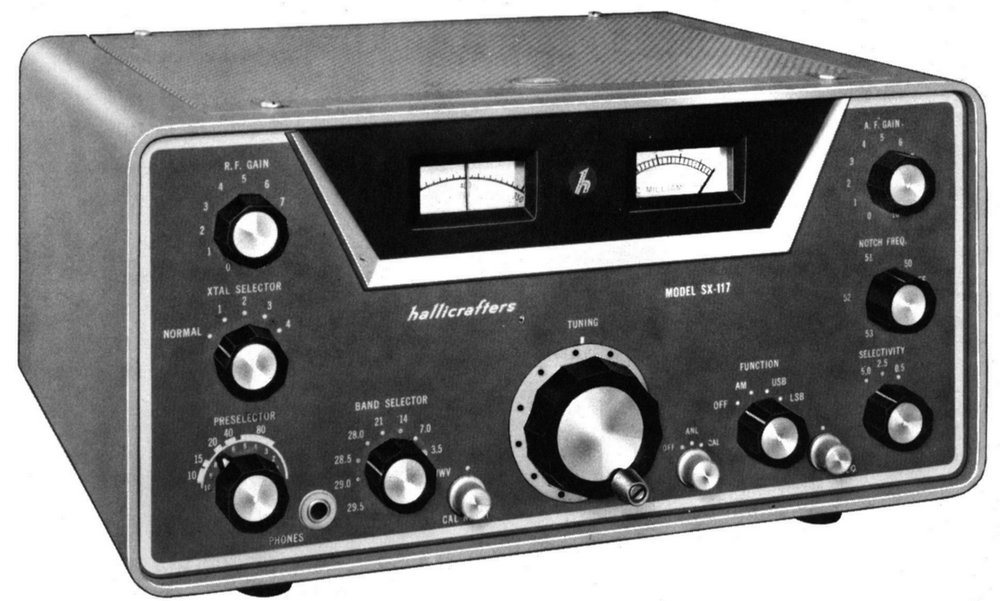

SX-117 hergestellt von Hallicrafters.

Beim SX-117 handelt sich um einen Amateurfunk-Empfänger mit Mehrfachmischung, der mit dem Sender HT-44 Transceive betrieben werden konnte.

• Prinzip: Dreifachsuper, ZF 6'500-6000 / 1650 / 50.75 kHz
• Betriebsarten: A1 mit BFO, AM (A3), SSB
• Frequenzbereich: fünf Afu-Bänder (80 - 10 m), zusätzliche 500 kHz-Bereiche bequarzbar
• Frequenzanzeige: Analogskala
• Frequenzspeicher: Fixfrequenzbetrieb mit vier Steckquarzen
• Signalstärkeanzeige: S-Meter
• Signalbearbeitung: RF Gain, Preselektor, Notch-Filter
• Ausstattung: Eichmarkengeber 100 kHz
• Empfindlichkeit: AM (A3) < 1 μV; SSB < 0.5 μV / Selektivität: 0.5 / 2.5 / 5 kHz (-6 dB)

• Netzbetrieb: 105 - 125 V

• 381 x 197 x 375 mm, Gewicht 8.4 kg

• HA-10 VLF-Tuner

Beim SX-117 handelt sich um einen Amateurfunk-Empfänger mit Mehrfachmischung, der mit dem Sender HT-44 Transceive betrieben werden konnte. Die Amateurfunkbänder lassen sich mit einer Einstellgenauigkeit von 1 KHz abstimmen, ein Eichmarkengeber erlaubt die Skaleneichung alle 100 kHz.

Vier Frequenzen im Bereich 85 kHz - 30 MHz konnten zum Fixfrequenzempfang bequarzt werden.

Das Gerät erlaubt nicht nur den CW und AM, Empfang sondern dank einem Produktdetektor auch echten SSB-Empfang.

Dreifachsuperhet mit HF-Vorstufe

V1 (6DC6, HF-Vorstufe); V2 (6EA8, Mischstufe); V3 (12AT7, HF-Oszillator); V3b (6EA8, optionaler Quarzoszillator); V4 (6BA6, ZF-Verstärker 6 MHz); V5 (6BE6, 2. Mischstufe); V6 (6EA8, VFO); V7 (6DC6, ZF-Verstärker 1.6 MHz); V8 (6EA8, 3. Mischer, SSB-Oszillator); V9 (6BA6, ZF-Verstärker 50-75 kHz); V10 (6BE6, BFO resp. Produktdetektor); V11 (6BN8, AM-Demodulator, AGC-Verstärker); V12 (6GW8, NF-Vor- und Endstufe); V13 (6AU6, Eichmarkengeber 100 kHz); zwei Halbleiterdioden, Noise Limiter; zwei Halbleiterdioden, Netzgleichrichter.
