SX-99, hergestellt von Hallicrafters Co., Chicago IL.

Der SX-99 ist ein Kurzwellenempfänger, der ähnelt mit seinen beiden halbrunden Skalen für die ungespreizten und die Amateurfunkbereiche dem preisgünstigeren S-85 nicht nur ähnelt, sondern eine mit S-Meter und Quarzfilter verbesserte Version darstellt.

• Prinzip: Einfachsuperhet, ZF 455 kHz
• Betriebsarten: A1 mit BFO, AM (A3)
• Frequenzbereich: MW, KW x 3 (0.538-1.6 / 1.55-4.6 / 4.6-13 / 12-34 MHz)
• Frequenzanzeige: Analogskala, Bandspreizskala für Ham-Bänder
• Frequenzspeicher: keine
• Signalstärkeanzeige: S-Meter
• Signalbearbeitung: RF Gain, Noise Limiter
• Ausstattung:
• Empfindlichkeit: AM (A3) / Selektivität: kHz (-6/-60 dB)

• Netzbetrieb: 105 - 125 V; U-Version 110 / 130 / 150 / 220 / 250 V

• 476 x 229 x 273 mm, Gewicht 13 kg

Der SX-99 als Parallelgerät zum S-85 besitzt wie dieser das charakteristische Erscheinungsbild der Hallicrafters - Empfänger der Mitte der Fünfzigerjahre mit den beiden Halbrundskalen, im Gegensatz zum einfacheren S-85 verfügt er über ein S-Meter und ein Quarzfilter.

Das Gerät ist für Netzbetrieb ausgelegt, in der Standardversion verträgt das Gerät nur die in USA übliche Netzspannung von 110 V, nur in der Version SX-99U können dank des Universaltransformators auch in Europa übliche höhere Netzspannungen gewählt werden.

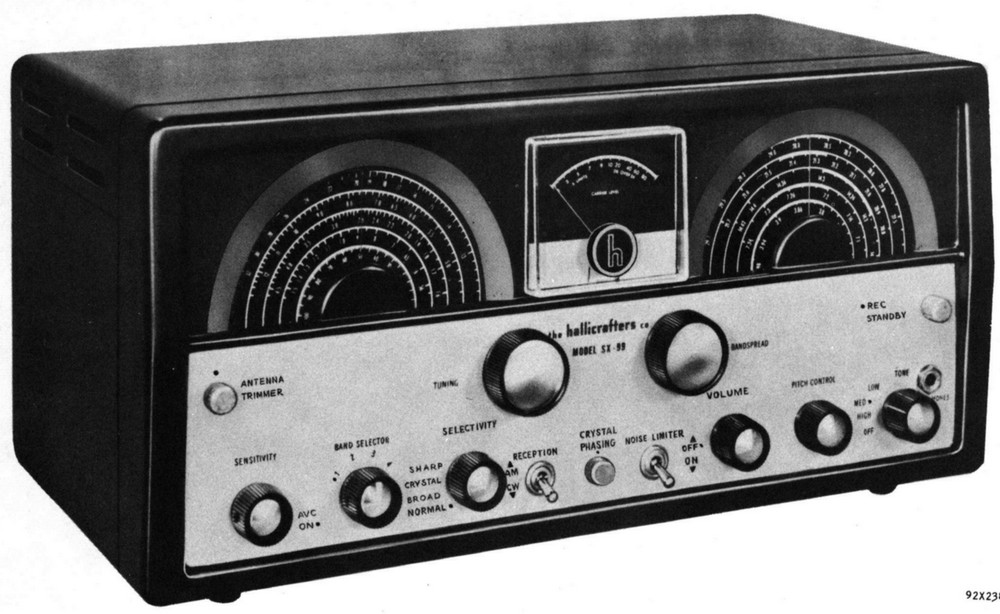

Das Gerät mit dem Metallgehäuse von 47 x 23 x 27 cm gibt optisch einiges her, wie bei älteren Hallicrafters - Geräten üblich, kann der Deckel zum Röhrenwechsel nach oben aufgeklappt werden.

Die obere Hälfte der Frontplatte nimmt eine dunkle Blende mit den beiden Halbrundskalen für die durchgehenden Bandbereiche und die Bandspreizskala für die Amateurfunkbänder ein, dazwischen liegt das S-Meter. Die entsprechenden Abstimmknöpfe liegen jeweils unter den beiden Skalen. Die ungespreizten Bereiche decken mit 538 kHz - 1,6 MHz / 1.55-4.6 / 4.6-13 und 12-34 MHz die Mittel- und Kurzwelle ab, für die 80 - 10 m Amateurfunkbereiche finden sich Bandspreizskalen.

In der Reihe der unteren Bedienelemente finden sich von links der RF-Gain (SENSITIVITY) gekoppelt mit dem AVC-Schalter, der Bandbereichsschalter und der SELECTIVITY-Regler für die verschiedenen ZF-Bandbreiten und das Quarzfilter. Dazwischen liegt der BFO-Schalter (AM/CW), der Quarzfilter-Regler und der Schalter für den Störbegrenzer. Rechts neben dem Lautstärkeregler finden sich der BFO-Regler und der Hauptschalter. Dieser ist Hallicrafters - typisch mit der dreistufigen Tonblende kombiniert. Ganz rechts liegt über dem Kopfhörerausgang der Standby/REC-Schalter zum etwaigen Transceive-Betrieb .

Das Hf-Signal gelangt nach einer HF-Vorstufe (6SG7) auf den Mischer (6SA7), in derselben Röhre auc hdie Oszillatorfunktion. Die Zwischenfrequenz von 455 kHz wird in zwei ZF-Verstärkerstufen (6SG7/6SK7) verstärkt und dem Detektor zugeführt. Nach einer NF-Vorstufe (ein System der 6SC7) wird in der Endstufe (6K6GT) eine Ausgangsleistung von 3,2 W erreicht. Als BFO wird das zweite System der 6SC7 eingesetzt und das Signal zum CW-Empfang eingespeist, eine 6H6 arbeitet im Noise Limiter. Als Gleichrichterröhre kommt eine 5Y3GT zum Einsatz.

V1 (6SG7, HF-Vorstufe); V2 (6SA7, Mischstufe); V3 (6SG7, 1. ZF-Stufe); V4 (6SK7, 2. ZF-Stufe); V5 (6SC7, NF-Vorstufe, BFO); V6 (6K6GT, NF-Endstufe); V7 (6H6, Noise Limiter); V8 (5Y3GT, Netzgleichrichter).
