Toshiba IC-737
Hergestellt von Toshiba Corp., Tokyo.
In den Siebzigerjahren waren Allwellenempfänger mit etwas militärischem Aussehen en vogue, Toshiba entwickelte ein Gerät, welches mit einem Eichmarkengeber in der Lage war, eine einigermassen verlässliche Ablesung der Frequenz auf Bandspreizskalen sicherzustellen.
Technische Daten
- Frequenzbereich: UKW, LW, MW, KW (3.8 - 12 MHz)
- Frequenzanzeige: Analogskala, Eichmarkengeber und Bandspreizskalen
- Frequenzspeicher: keine
Stromversorgung
- Netzbetrieb: 220 - 240 V
- Akku / Batteriebetrieb: 3 x 1,5 V (UM-2)
Dimensionen
- 214 x 160 x 90 mm, Gewicht 1.5 kg
Zubehör
Bedienung

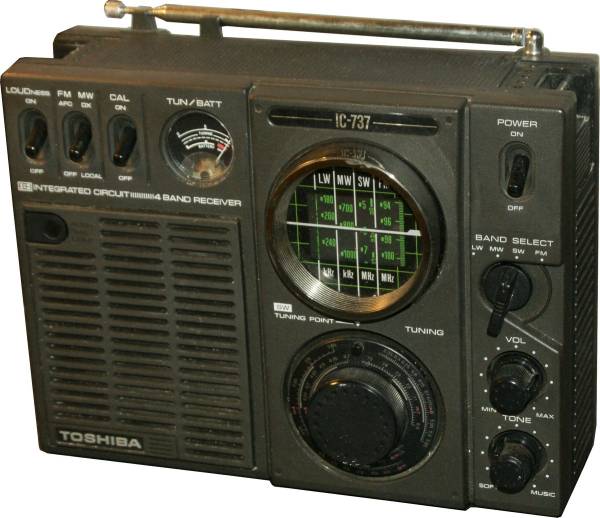

Der Toshiba IC-737 ist ein kompakter Allwellenempfänger in einem anthrazit - schwarzen Kunststoffgehäuse mit nahezu quadratischer Front, die Teleskopantenne ist an der Geräteoberseite angebracht. Wie andere Hersteller in den Siebzigerjahren verlieh auch Toshiba seinem Gerät einen gewissen militärischen resp. Outdoor - Touch.
Die Stromversorgung erfolgt über das eingebaute Netzteil mit 220 - 240 V oder mit drei UM-3 Batterien zu 1.5 Volt.
Auf der rechten Seite der Frontplatte befinden sich übereinander der Hauptschalter, der Bandschalter und die Drehregler für Lautstärke und Tonblende.
In der Mitte sind übereinander die Frequenzskala und der Abstimmknopf angeordnet. Die Blende um die Frequenzskala ist rund, die vertikal laufende Filmskala läuft allerdings in einem quadratischen Skalenfenster, vertikal nebeneinander sind die Skalen für LW, MW, KW und UKW angeordnet.
Der Abstimmknopf darunter hat in etwa die Grösse der runden Skalenblende. Auf der Blende des Abstimmknopfes sind die Frequenzmarkierungen der gespreizten Kurzwellenbänder 80 m (Afu), 60 m, 49 m, 41 m, 31 m und 25 m aufgedruckt, in roter Farbe ist die Startfrequenz im MHz- Raster markiert, die aufgrund des Eichmarkengebers eingestellt werden muss, wenn dieser Punkt einmal gefunden ist, kann man aufgrund der Bandspreizskalen eine Frequenz näher bestimmen resp. einstellen.
Links oberhalb des Lautsprechergrills befinden sich die Schalter für die gehörrichtige Tonanpassung „Loudness“, AFC (UKW) resp. DX/LOCAL - Schaltung auf Mittelwelle und den Eichmarkengeber, dessen Signale jeweils beim Durchstimmen auf dem ganzen MHz zu hören ist. Gleich daneben findet sich das runde Batteriespannungs- resp. Signalstärkeinstrument.
Der Betrieb des Gerät ist unkompliziert, Antenne ausziehen, mit dem Hauptschalter POWER einschalten, Wellenbereich wählen, Lautstärke aufdrehen und abstimmen… Komplexer ist es, eine Station auf einer bekannten Frequenz aufzurufen. Die Skaleneichung auf Lang- und Mittelwelle ist brauchbar, ebenso im UKW-Bereich. Auf dem einen Kurzwellenbereich, der 3.8 - 12 MHz überstreicht, sind die Rundfunkbänder dann doch sehr schmal und eine Station ist nur mit Mühe und Glück zu lokalisieren.
Technisches Prinzip
Bestückung
Das Gerät ist halbleiterbestückt, zur Gerätebezeichnung hat u.a. geführt, dass in dem Gerät ein integrierter Schaltkreis verbaut ist, ein IC, Garant für zukunftsträchtige Technologie.
