Einsatz im Royal Signal Corps.

Das britische Wireless Set No.38 wurde als Handspechfunkgerät zur Kommunikation zwischen Infantriepatrouillen entwickelt, und zwischen Infanteristen und Panzerwagen entwickelt.

• Prinzip: Sendeempfänger,Empfänger-ZF 285 kHz
• Betriebsarten: AM (A3)
• Frequenzbereich: 7.3 - 9 MHz
• Frequenzanzeige: Analogskala
• Frequenzspeicher: keine
• Signalbearbeitung:
• Ausstattung:
• Sendeleistung: AM 0,2 Watt

• Akku / Batteriebetrieb: Heizspannung 3 V; Anodenspannung 150 V

• mm, Gewicht kg

• Stabantenne
• Junction Box zum Anschluss an Kehlkopfmikrophon und Kopfhörer

Das Wireless Set No.38 ist ein Handsprechfunkgerät, das 1941 eingeführt wurde und zur Kommunikation zwischen Infanteriepatrouillen und zwischen Infanterie und Panzerwagen zum Einsatz kam.

Das Tornisterfunkgerät arbeitet ampitudenmoduliert im Kurzwellenbereich 7.3 - 9 MHz, die Frequenz kann auf einer grob geeichten Skala eingestellt werden, nach dem Abstimmen („Netting“) wird die Frequenz mechanisch blockiert.

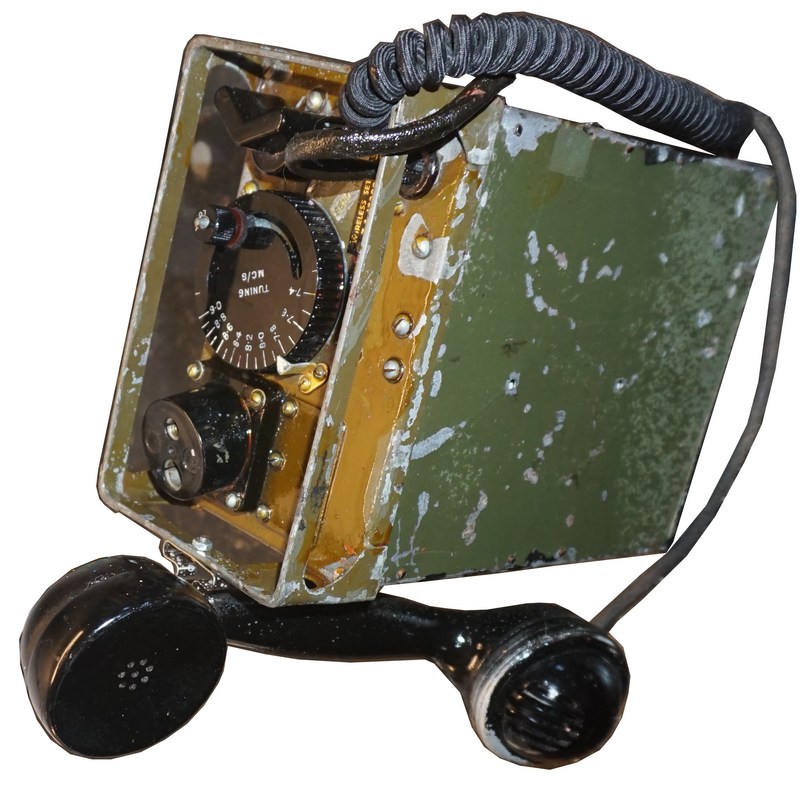

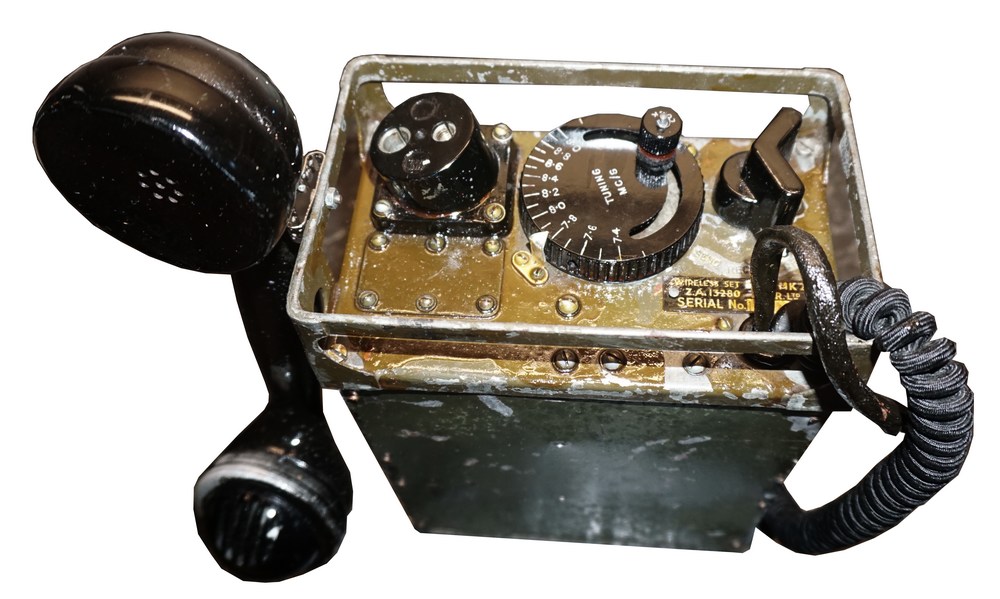

Auf der Frontplatte findet sich links der Sockel mit der Antennenbuchse, in der Mitte die runde Frequenzskala, die zum Abstimmen gedreht wird, mit einer mechanischen Blockierung und rechts neben dem Kabel zur Sprechgarnitur der V-förmige Sende- Empfangsumschalter.

Standardmässig wurden über eine Junction Box mit zwei Buchsen das Kehlkopfmikrophon und der Kopfhörer angeschlossen.

Sendeempfänger

Das Gerät ist röhrenbestückt: vier Röhren ARP12 und eine ATP4
