Wireless Set No. 88
Einsatz im Royal Signal Corps.
Das britische Wireless Set No.88 wurde als Handspechfunkgerät zur Kommunikation zwischen Infantriepatrouillen entwickelt, und zwischen Infanteristen und Panzerwagen entwickelt.

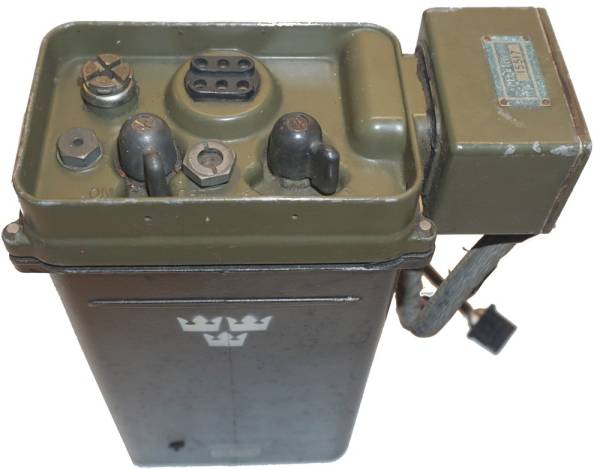

Die Abbildung zeigt ein Gerät aus schwedischem Bestand.
Technische Daten
- Frequenzbereich: 38 - 42 MHz (40.2 / 40.9 / 41.4 / 42.15 MHz)
- Frequenzanzeige: keine, vier Kanäle
- Frequenzspeicher: vier Kanäle
- Sendeleistung: FM 0,25 Watt
Stromversorgung
- Akku / Batteriebetrieb: Heizspannung 1.4 V; Anodenspannung 90 V
Dimensionen
- 146 x 95 x 248 mm, Gewicht 5.2 kg
Zubehör

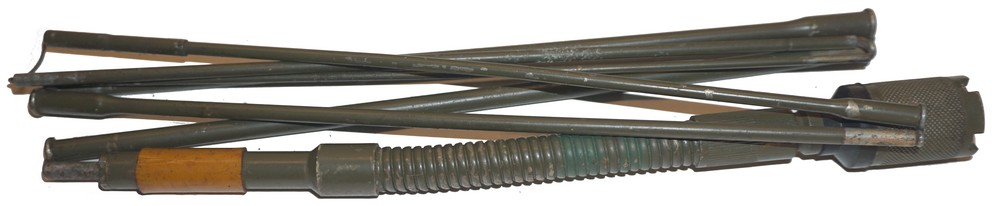

- Stabantenne
- Mikrotel und Mikrophon / Kopfhörer - Kombination
Bedienung
Das Wireless Set No.88 ist ein Handsprechfunkgerät, das 1947 eingeführt wurde und zur Kommunikation zwischen Infanteriepatrouillen und zwischen Infanterie und Panzerwagen zum Einsatz kam.
Das Tornisterfunkgerät arbeitet frequenzmoduliert im Kurzwellenbereich 38 - 42 MHz, es sind vier Kanäle fix schaltbar. In der Variante Vireless No. 88 B mit einer schwarzen Frontplatte sind die Betriebsfrequenzen 38.10 / 38.60 / 39.30 / 39.70 MHz verfügbar.

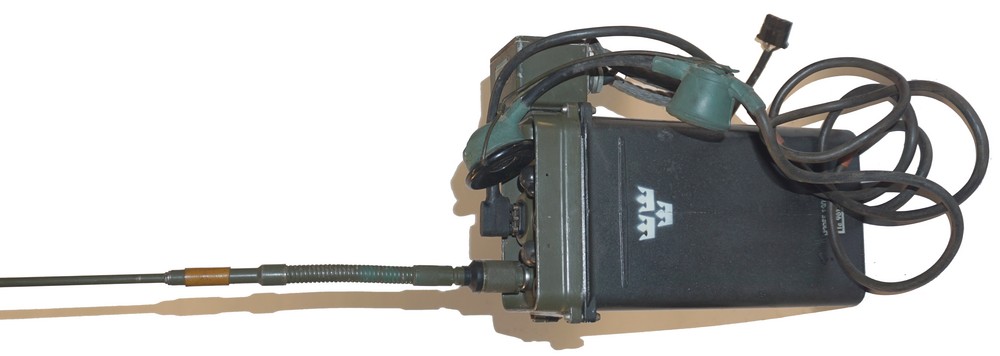

Auf der Frontplatte findet sich links der Antennensockel und Hauptschalter, in der Mitte die Anschlüsse für Mikrophon und Kopfhörer und rechts sind die Kabel für die Spannungsversorgung herausgeführt.

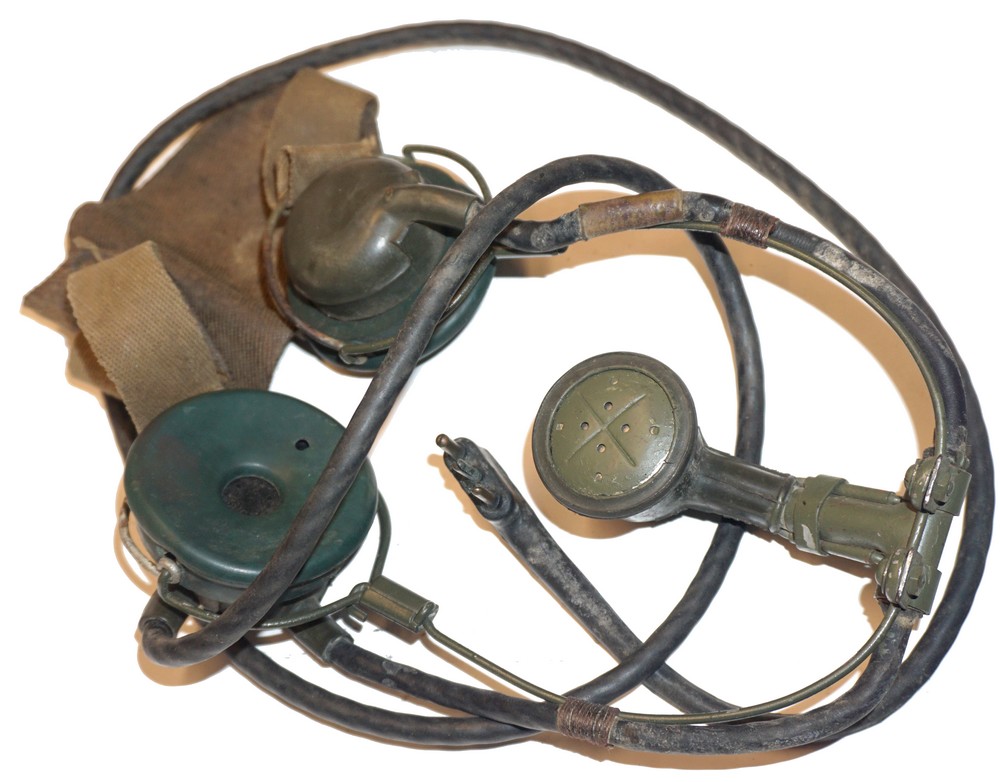

Standardmässig wurden als Endgeräte ein Mikrotel oder eine Sprechgarnitur mit Brustmikrophon und Kopfhörer angeschlossen.
Technisches Prinzip
Sendeempfänger
