Hallicrafters SX-23 "Skyrider 23"
Hergestellt von Hallicrafters Co., Chicago IL.
Mit seinem Art Deco - Gehäuse, das in späteren Geräten nicht mehr aufgegriffen wurde, ist der Skyrider 23 meines Erachtens eines der schönsten Geräte von Hallicrafters.
Technische Daten
- Frequenzbereich: 540 kHz - 34 MHz in vier Bereichen (0.540-1.7 / 1.7-5.2 / 5.2-16.5 / 11-34 MHz), gespreizte 80 - 10 m Afu-Bänder
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
Stromversorgung
- Netzbetrieb: 115 - 120 V
Dimensionen
- 480 x 235 x 318 mm, Gewicht 23 kg
Zubehör
Bedienung
Der SX-23 besitzt ein 48 x 23,5 x 31,8 cm grosses Metallgehäuse, ein Klappdeckel erlaubt den Zugang zum Geräteinneren beispielsweise zum Röhrentausch.

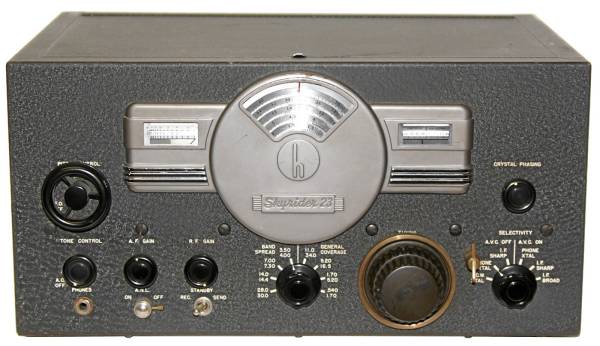

Der Super Skyrider SX-23 hat ein für Hallicrafters- Geräte einzigartiges Art Deco- Gehäuse. Im Gegensatz zu frühen Hallicrafters - Empfänger ist die runde Metallskala wie bei allen späteren Geräten üblich hinter einer Blende verschwunden, allerdings ist die Skala nicht transparent und von hinten beleuchtet. Die Rundskala dreht sich hinter einem sektorförmigen Sichtfenster, das linke Sichtfenster ist für den Zeiger des S-Meters und das rechte zeigt mechanisch das eingestellte Band an.
Gleich unter der Hauptskala findet sich der Bandschalter, links finden sich die Markierungen der vier gespreizten Amateurfunkbänder, rechts die ungespreizten „General coverage“ - Bereiche, mit 540 kHz - 1,7 MHz, 1,7 - 5,2 MHz, 5,2 - 16,5 und 16,5 - 34 MHz deckt das Gerät die gesamte Mittel- und Kurzwelle ab. Der Hauptabstimmknopf wurde bei meinem Gerät durch einen mit Feintrieb ersetzt, im Original befindet sich hier ein „steering wheel knob“. In den gespreizten Kurzwellenbereichen wird die Frequenz anhand einer Logskala und Kalibrationskarte bestimmt.
Links neben der Hauptskala findet sich der Regler für den BFO zum CW-Empfang (bei meinem Gerät fand der „steering wheel knob“ hier eine Zweitverwendung, zum Glück ist er noch am Gerät), darunter die Drehregler für die Tonblende, welche wie für frühe Hallicrafters - Empfänger typisch mit dem Netzschalter gekoppelt ist, daneben die Regler für den A.F.Gain (die Lautstärke) und den R.F.Gain (die Hochfrequenz - Verstärung). Zuunterst neben der Kopfhörerbuchse die Schalter für den Störbegrenzer und ein Sende- Empfangsumschalter zum Einsatz des Empfängers in einer Amateurfunkstation in Zusammenarbeit mit einem Sender.
Rechts unter auf der Frontplatte findet sich unten der Bandbreitenschalter, der mit dem Regler für die A.V.C., die automatische Regelung der HF-Verstärkung gekoppelt ist. Mit abgeschalteter AVC lässt sich ein schmales Quarzfilter für den Telegraphieempfang, ein etwas breiteres für Telephonieempfang und das schmale Spulenfilter schalten, in den rechten Positionen ist die AVC aktiviert, an Filtern sind das Telephonie - Quarzfilter und das schmale und ein breites Spulenfilter wählbar.
Vom Design her ist der Hallicrafters SX-23 ziemlich einzigartig, das Art Deco - Design wurde in späteren Empfängergenerationen nicht mehr aufgenommen resp. stark vereinfacht.
Technisch ist der noch in der Vorkriegszeit entwickelte Einfachsuper mit HF-Vorstufe auch heute noch ein brauchbarer Allwellenempfänger, in meinen Augen aber eindeutig ein Sammlergerät - zum DXen würde ich einem Doppelsuper mit digitaler Frequenzanzeige den Vorrang geben.
Technisches Prinzip
Vom Antennenanschluss wird das HF-Signal zunächst einmal verstärkt (6SK7) und wird im ersten Mischer (6SA7) auf die Zwischenfrequenz vom 455 kHz umgesetzt; im Oszillator wird eine 6SJ7 eingesetzt. Nach zwei ZF-verstärkerstufen (6SK7, 6SK7) wird das Signal demoduliert (6SQ7) und nach einer Vorverstärkung auf die NF-Endstufe gegeben (6F6). Der BFO (6SJ7) wird zum CW- und Einseitenbandempfang zugeschaltet. Zur Regelung in der AVC kommt eine 6B8 zum Einsatz, im Noise Limiter die Doppeldiode 6H6. Als elfte Röhre wird im Netzteil die Zweiweggleichrichterröhre 80 eingesetzt.
Bestückung
V1 (6SK7, HF-Vorstufe); V2 (6SA7, Mischstufe); V3 (6SJ7, Oszillator); V4, V5 (6SK7, 6SK7, zwei ZF Verstärkerstufen); V6 (6SQ7, Demodulation, NF-Vorstufe); V7 (6F6, NF Endstufe); V8 (6SJ7, BFO); V9 (6H6, Noise Limiter), V10 (6B8, AVC Verstärker); V11 (80, Netzgleichrichter).
Technische Unterlagen
- Hallicrafters Skyrider "23", Operating, Alignment & Servicing Instructions
