Radio Receiver BC-342 francais - Revision

Entwickelt vom Signal Corps Laboratories Fort Monmouth, New Jersey; hergestellt für das U.S.Signal Corps von verschiedenen Herstellern.

Der Empfänger BC-342 wurde im zweiten Weltkrieg von verschiedenen Herstellern in Lizenz für das US Signal Corps gebaut und wurde in verschiedenen Funkstationen als Stationsempfänger eingesetzt.

Radio Receiver BC-342

Technische Daten

Stromversorgung

  • Netzbetrieb: 110 - 120 V AC, Hochspannungen werden über Rectifier RA-20 gewonnen

Dimensionen

  • 460 x 230 x 240 mm, Gewicht 22 kg

Zubehör


Radio Receiver BC-342

Inspektion

Das Gehäuse des Geräts ist in gutem Zustand, ebenso das am Boden des Gehäuses aufgeklebte Schaltbild.

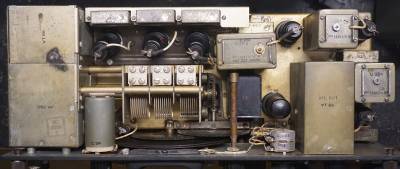

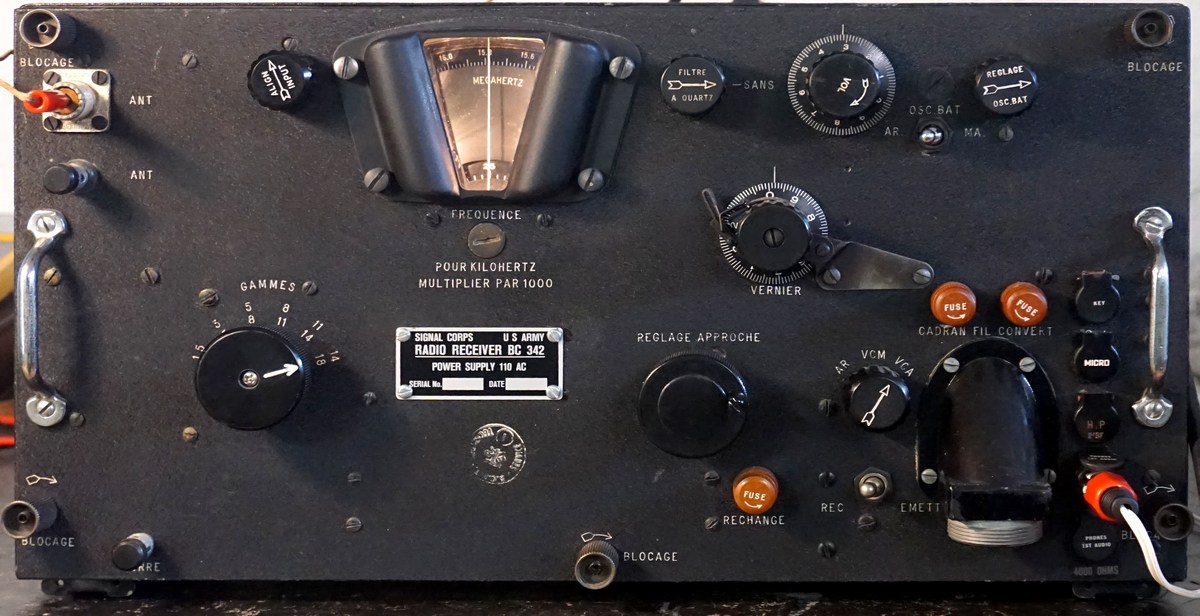

Radio Receiver BC-342 Innenansicht Die Frontplatte ist in französischer Sprache beschriftet, das Typenschild bezeichnet den Empfänger als Radio Receiver BC 342, eine Seriennummer fehlt und es ist davon auszugehen, dass das Typenschild mit der Revision resp. dem Umbau auf die französische Frontplatte gewechselt wurde. Es ist noch zu klären, ob es sich um einen französischen Lizenzbau oder einen Umbau mit französischen Beschriftungen handelt. Ein Abnahmestempel scheint französischer Herkunft zu sein.

Nach dem Lösen der fünf Verschlusschrauben kann das Chasis aus dem Gehäuse gezogen werden. Im Innern ist das Gerät sauber und zweisprachig beschriftet, so wurden die französischen Bezeichnungen OSC.BATT (für den BFO), 1er TRANSFO MF (für 1st DET.TRans.), OSC HF, etc. nachgetragen. Die Baugruppe Rectifier RA-20 ist englisch mit dem Signal Corps Typenschild bezeichnet.

Der Antennenanschluss wurde auf eine PL-Buchse umgerüstet. Hier wird eine Antenne und an die Buchse PHONES 1ST AUDIO der hochohmige Lautsprecher LS-166 angeschlossen.

An die beiden flachen Kontakte beim Netzspeisungseingang passt das beschaffte Verlängerungskabel nach U.S. Norm und über eine Vorschaltlampe und Regeltrenntransformator wird das Gerät langsam mit Spannung versorgt. Dazu muss der Schalter auf der Geräterückseite zum RA-20 eingeschaltet sein (nicht in Position ARRET = aus), und der Hauptschalter in Position VCA (automat. Lautstärkeregelung AVC), und der Sende-Empfangsumschalter auf REC.

Radio Receiver BC-342 Nach einer etwas langen Anheizzeit, die Skalenlämpchen leuchten auf und zeigen an, dass die korrekte Heizspannung anliegt, aus dem Lautsprecher wird ein Rauschen hörbar, das Lautstärkepoti zeigt ziemliche Kracher und Aussetzer.

Im 19 m Band werden Rundfunkstationen hörbar, der BFO (bezeichnet als OSC.BAT) wird mit MA(rche) eingeschaltet und funktioniert, mit AR(rêt) schaltet man ihn wieder aus. Das Quarzfilter ist am rechten Anschlag im Uhrzeigersinn ausgeschaltet SANS = ohne) und bleibt dies auch zum AM-Empfang. Mit dem Antennentrimmer ALIGN INPUT kann man die kurze Drahtantenne aus Signalmaximum anpassen.

Die Bandumschaltung GAMMES funktioniert mit wenig Aussetzern, sie läuft recht schwergängig und man hört das Einrasten der Wellenschalter.

Revision

BC-342 Chassis von unten Sämtliche Baugruppen sind mit Abdeckungen verschlossen, so dass zur Kontaktpflege eine ziemliche Demontage notwendig würde, glücklicherweise funktioniert auch die Bandumschaltung nach einigem Hin- & Herschalten klaglos. Das Doppelpoti, welches ähnlich wie beim BC-348 gleichzeitig den RF- und AF-Gain regelt wird mit Ballistol behandelt und die Lautstärkeregelung funktioniert wieder ohne Kracher.

Beim Durchtesten mit dem SMFP scheint die Empfindlichkeit in Ordnung, die Empfangsfrequenz zeigt nur kleine Differenzen zum auf der Skala angezeigten Wert, ein Abgleich könnte das Verhalten wohl verbessern.

BC-342 Chassis von hinten Empfindlichkeit für 10 db SN/N:

  • 1.5 - 3 MHz: 2.5 MHz 1.6 μV
  • 3 - 5 MHZ: 5 MHz 0.75 μV
  • 5 - 8 MHz: 7 MHz 2.2 μV
  • 8 - 11 MHz: 10 MHz 0.8 μV
  • 11 - 14 MHz: 12 MHz 1.7 μV
  • 14 - 18 MHz: 15 MHz 1.7 μV

Technisches Prinzip

Blockschaltbild

Bestückung

Das Gerät ist röhrenbestückt:

  • V1, 1.HF-Verstärkerstufe 6K7
  • V2, 2.Hf-Verstärkerstufe 6K7
  • V3, Mischstufe 6L7/6L7G
  • V4, Oszillator 6C5
  • V5, 1.ZF-Verstärkerstufe 6K7
  • V6, 2.ZF-Verstärkerstufe 6K7
  • V7, Demodulation, NF-Vorstufe 6R7
  • V8, NF-Endstufe 6F6
  • V9, Beat Frequency Oscillator 6C5
  • V10, Gleichrichter im RA-20 5W4

Technische Unterlagen

  • TM 11-850 Radio Receivers BC-312, BC-342, BC-314 and BC-344
  • TM 11-4001 Repair Instructions für Radio Receivers BC-312 and BC-342
