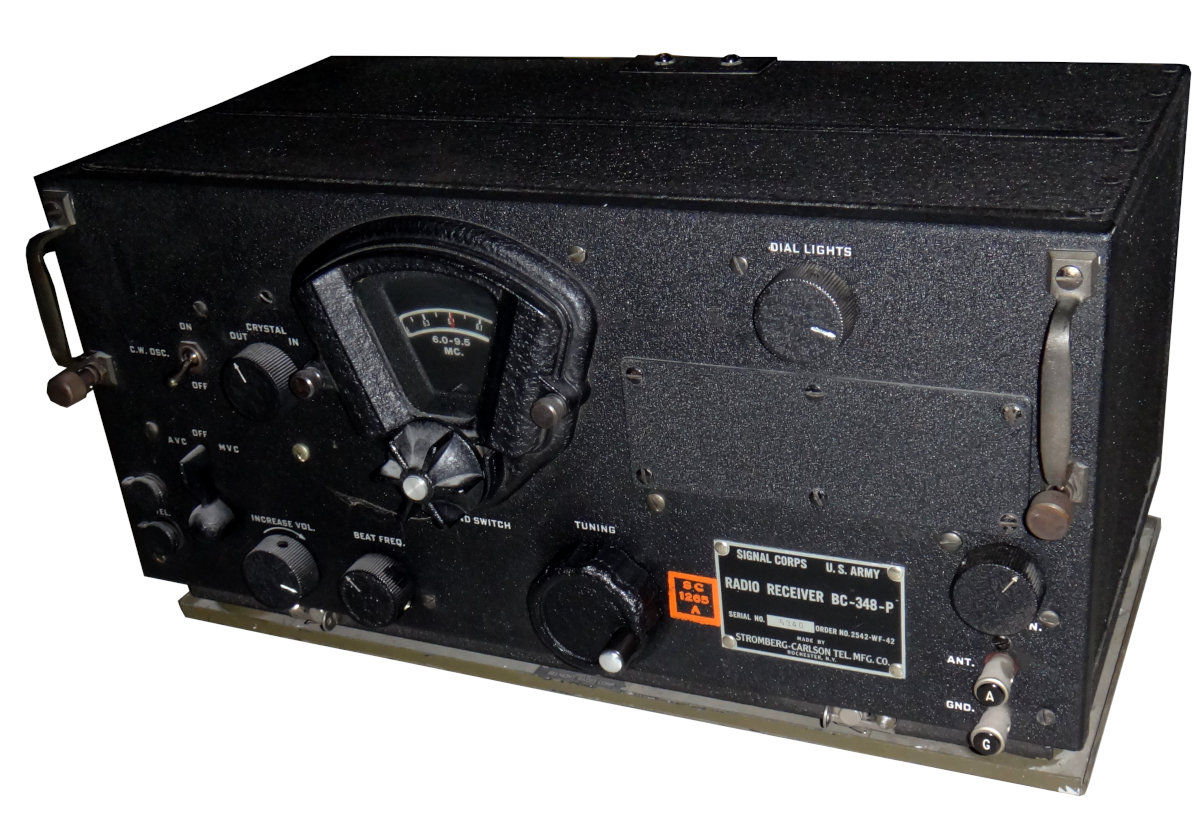

Revision Radio Receiver BC-348-P S/N 5340
Entwickelt von den U.S.Signal Corps Laboratories in Fort Monmouth, hergestellt von Stromberg Carlson Tel. Mfg. Co., Rochester NY, Order No. 2542-WF-42.
Der Empfänger BC-348 wurde im zweiten Weltkrieg von verschiedenen Herstellern in Lizenz für das U.S.Signal Corps gebaut, die Variante BC-348-P ist eine „GCT“ - Variante (Röhren mit Kappenanschluss), als Ausgangsröhre kam hier die Röhre 41 zum Einsatz.
Technische Daten
- Frequenzbereich: 0,2 - 0,5 sowie 1,5 - 18 MHz (200 - 500 / 1500 - 3500 / 3500 - 6000 / 6000 - 9500 / 9500 - 13500 / 13500 - 18000 kHz)
- Frequenzanzeige: Analogskala
- Frequenzspeicher: keine
- Signalstärkeanzeige: ohne
- Signalbearbeitung: Quarzfilter
Stromversorgung
- Umformerbetrieb: 28 V Gleichstrom (Flugzeug - Bordspannung) mit rot. Umformer DM-28
Dimensionen
- 460 x 230 x 220 mm, 20 kg
Zubehör
- Schwingrahmen (Mounting) FT-154-(P)
- Dynamotor DM-28 im Originalzustand
Inspektion
Das Gehäuse des BC-348-P mit Seriennummer 5340 ist in perfektem Zustand, ebenso fehlt auch das dazugehörige Mounting FT-154-P nicht. Ebenso ist die Frontplatte in perfektem Zustand ohne zusätzliche Löcher als Hinweise auf Modifikationen.
Der Jones Connector SO-143 ist vorhanden und das Gerät kann darüber angeschlossen werden. Auch die Kopfhörerbuchsen und Antennen- / Erdanschlüsse sind original.
Das Gerät wird mit 28 V DC versorgt und der Dynamotor, eingebaut ist ein Bendix DA-1A, läuft an. Die Glimmlampe leuchtet und zeigt an, dass die Anodenspannung anliegt.
Im Kopfhörer ist bei halb aufgedrehtem Lautstärkeregler ein Rauschen hörbar, die Bandumschaltung funktioniert, das Rauschen ist auf allen Bereichen kräftig, einzige der Bereich 6 - 13.5 MHz ist tot. Der BFO funktioniert, mit dem Regler BEAT FREQ kann die Tonhöhe eingestellt werden.

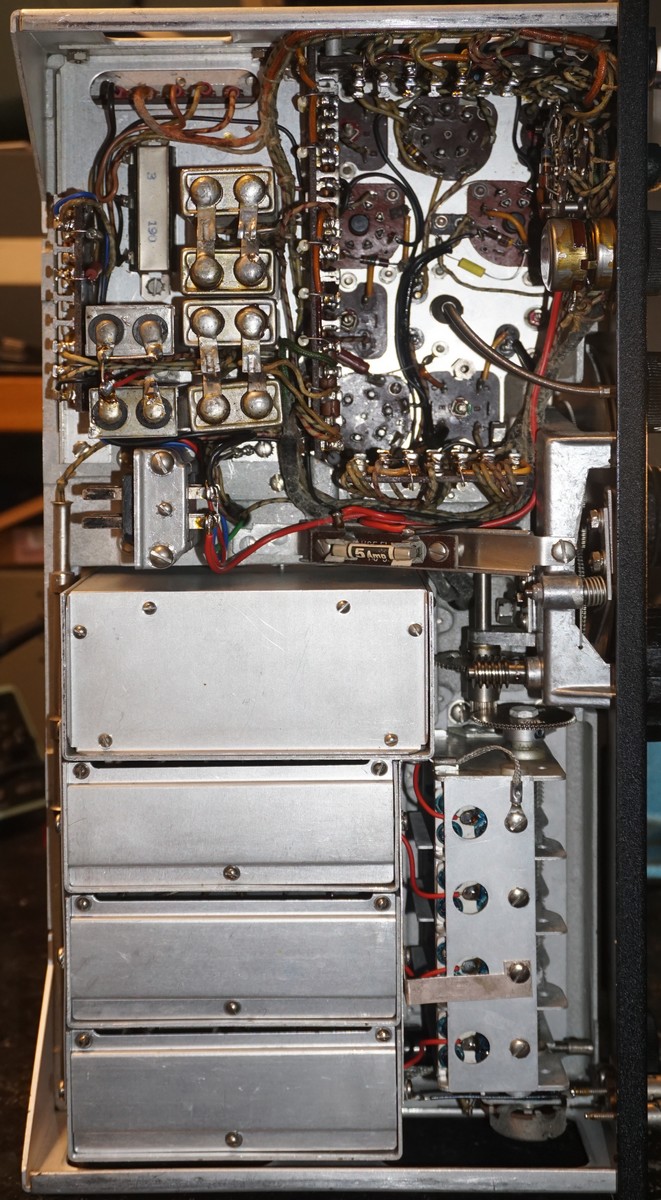

Die Inspektion ergibt, dass das Gerät einmal überarbeitet worden ist, die Kondensatoren und etliche Widerstände wurden sorgfältig durch moderne Bauteile ersetzt, Hinweise auf irgendwelche Modifikationen ergeben sich nicht.
Einzig ist zu bemängeln, dass sich die Zentrale Achse des Lautstärke-Doppelpoti gelöst hat, sie kann mitsamt Knopf herausgezogen werden.
Revision
Das Gerät funktioniert anlässlich der Kontrolle klaglos, Lautstärke und Bandumschaltung mit nur wenigen auf Kontaktprobleme hinweisenden Krachgeräuschen, einzig der Bereich 6 - 9,5 MHz bleibt stumm, kein Rauschen.
Beim Durchtesten mit dem SMFP scheint die Empfindlichkeit in Ordnung, die Empfangsfrequenz zeigt eine mässige Differenz zum auf der Skala angezeigten Wert, ein Abgleich könnte das Verhalten wohl verbessern.
Empfindlichkeit für 10 db SN/N:
- 200 - 500: trotz lautem Störbrumm (Hausinstallation) werden 5.5 μV gemessen
- 1.5 - 3.5 MHz: 1,5 MHz 7 μV, hier bei Signalpausen starker Störbrumm; 3.5 MHz 6 μV
- 3.5 - 6 MHZ: 3.5 MHz 1.6 μV, 6 MHz 1.6 μV
- 6 - 9.5 MHz: Bereich tot
- 9.5 - 13.5 MHz: 9.5 MHz 5 μV; 12 MHz 2.3 μV; 13 MHz 2.4 μV
- 13.5 - 18 MHz: 13.5 MHz 2.8 μV, 17.5 MHz 3 μV

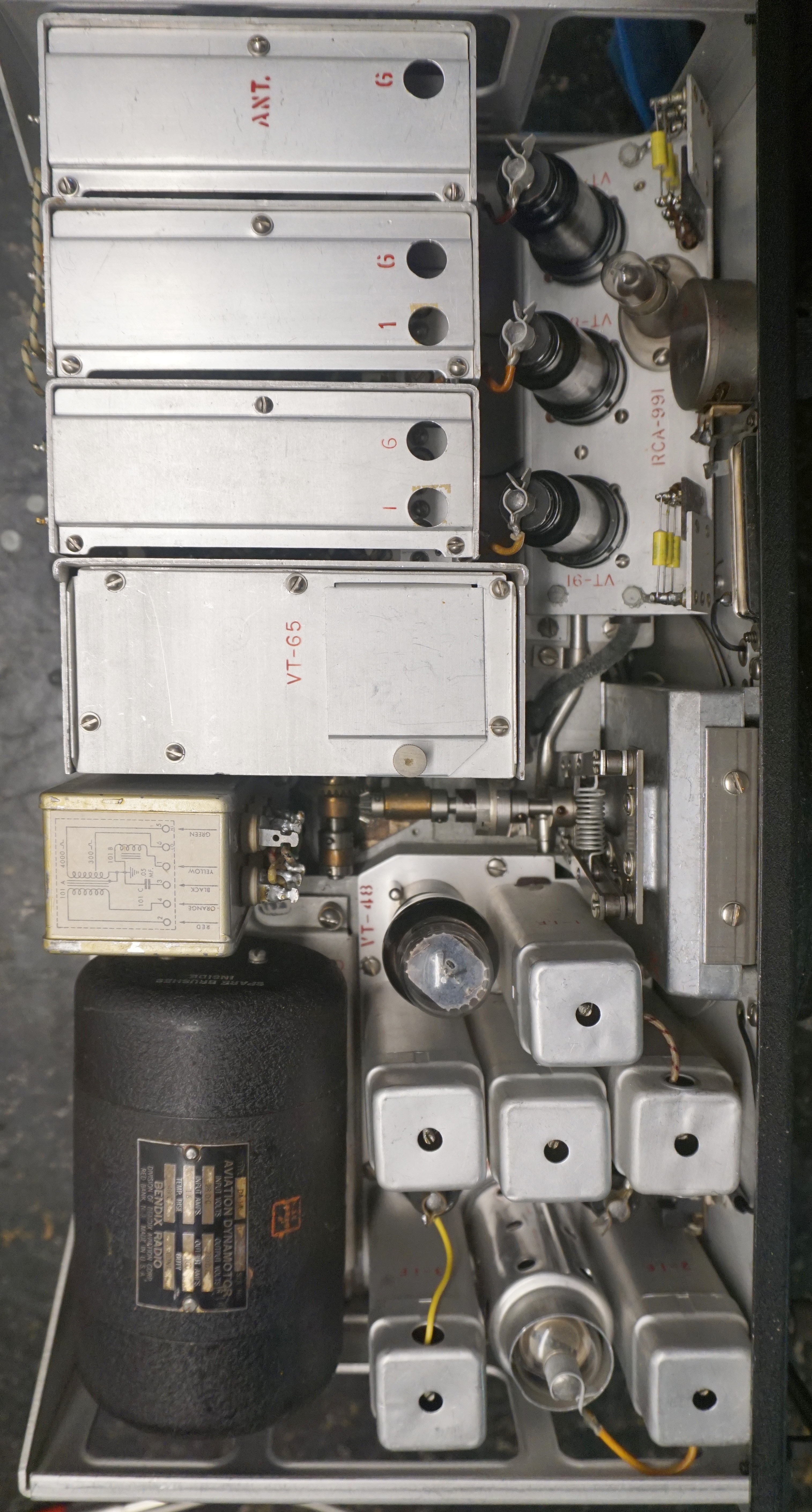

Röhrenbestückung
- V1, V2 (jeweils VT-86 resp. 6K7, HF-Vorstufen)
- V3 (VT-91 resp. 6J7, Mischstufe)
- V4 (VT-65 resp. 6C5, HF-Oszillator)
- V5 (VT-86 resp. 6K7, 1. ZF-Stufe)
- V6 (VT-70 resp. 6F7, 2. ZF-Stufe und BFO)
- V7 (VT-93 resp. 6B8, 3. ZF-Stufe und Detektor)
- V8 (VT-48 resp.41, NF-Endstufe)
- Glimmstabilisator RCA 911 für die Oszillatorspannung.
Entwicklung
Die Empfängerreihe BC-348 wurde in den U.S.Signal Corps Laboratories in Fort Monmouth entwickelt und die Geräte von verschiedenen amerikanischen Herstellern als Contractors gefertigt.
