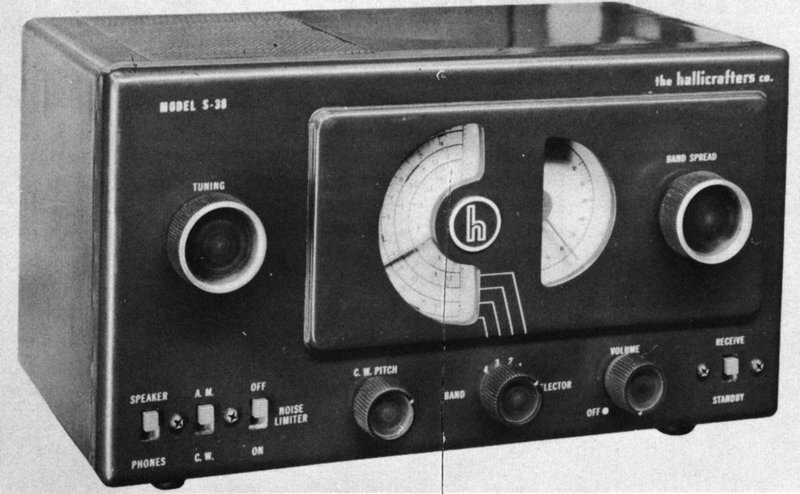

Hallicrafters S-38

S-38, hergestellt von Hallicrafters.

Der einfache Allwellenempfänger S-38 von Hallicrafters wurde in verschiedenen Versionen hergestellt, die Schaltungen sind nicht identisch, so dass bei Revisionen das entsprechende Schema zu verwenden ist.

Technische Daten

Prinzip: Einfachsuperhet, ZF 455 kHz
Betriebsarten: A1 mit BFO, AM (A3)
Frequenzbereich: MW, 6 x KW (1.65-5 / 5-14.5 / 13.5 - 32 MHz)
Frequenzanzeige: Analogskala
Frequenzspeicher: keine
Signalstärkeanzeige: ohne
Signalbearbeitung:
Ausstattung:
Empfindlichkeit: AM (A3) / Selektivität: kHz (-6/-60 dB)

Stromversorgung

Netzbetrieb: 105 - 125 V AC/DC

Dimensionen

330 x 170 x 195 mm, Gewicht 5.2 kg

Zubehör

Bedienung

Beim S-38 handelt es sich um einen einfachen Allwellenempfänger mit Mittel- und vier Kurzwellenbereichen und Bandpreizung.

Der S-38A ist etwas einfacher ausgeführt und verfügt nicht über einen BFO und Noise Limiter.

Ab der Modellvariante S-38D bekam das Gerät ein neues „Outfit“, die Frequenzskala war querformatig ausgeführt.

Hallicrafters Geräte aus der S-38 Reihe wurden in grösseren Stückzahlen preiswert verkauft und sind aus diesem Grund häufig im Gebrauchtgerätemarkt zu finden. Bei der Restauration ist Vorsicht geboten, da es sich um einen Allstromempfänger handelt, bei dem das Chassis vom Gehäuse streng isoliert sein muss. Wenn aus Alterungsgründen beispielsweise die isolierenden Unterlagsscheiben zerbröseln oder sie nach einer Reparatur nicht mehr angebracht werden, kann je nach Position des Netzsteckers das Gehäuse unter Spannung stehen. Da das Gerät mit der U.S.-Spannung von 110 V betrieben wird, ist ohnehin ein Vorschalttrafo notwendig, empfehlenswert ist es, gleich auf einen Regel-Trenntrafo zurückzugreifen. Siehe Link „Important Safety Warning“ zur Website von von John L. Fuhring.

Technisches Prinzip

Superhet

Bestückung

Hallicrafters S-38: V1 (12SA7, Oszillator, Mischstufe); V2 (12SK7, ZF-Verstärker); V3 12SQ7, Demodulation, AVC, NF-Vorstufe); V4 (35L6GT, NF-Endstufe); V5 (12SQ7, BFO, ANL); V6 (35Z5GT, Netzgleichrichter)
